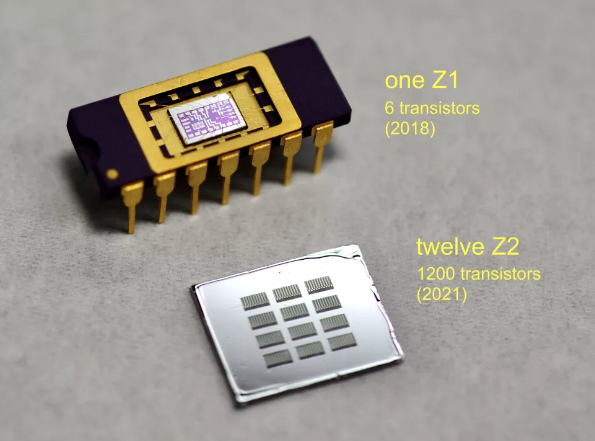

Sam Zeloof 已經不能用簡單的“天才少年”來形容了。在 2018 年的時候，他還只是一名高三的學生，他制作了首個自制(平版印刷)的集成電路，擁有 6 個晶體管，他將其命名為“Z1”。現在，他在家中又制造了一個更復雜的第二代產品。

　　新款芯片被恰當?shù)孛麨?ldquo;Z2”，在 10 微米的多晶硅柵極工藝上裝有 100 個晶體管。這與英特爾在 20 世紀 70 年代初創造其 4004 CPU 時使用的技術相同，但直接比較這兩者有點不公平，因為英特爾的芯片有 2300 個晶體管。

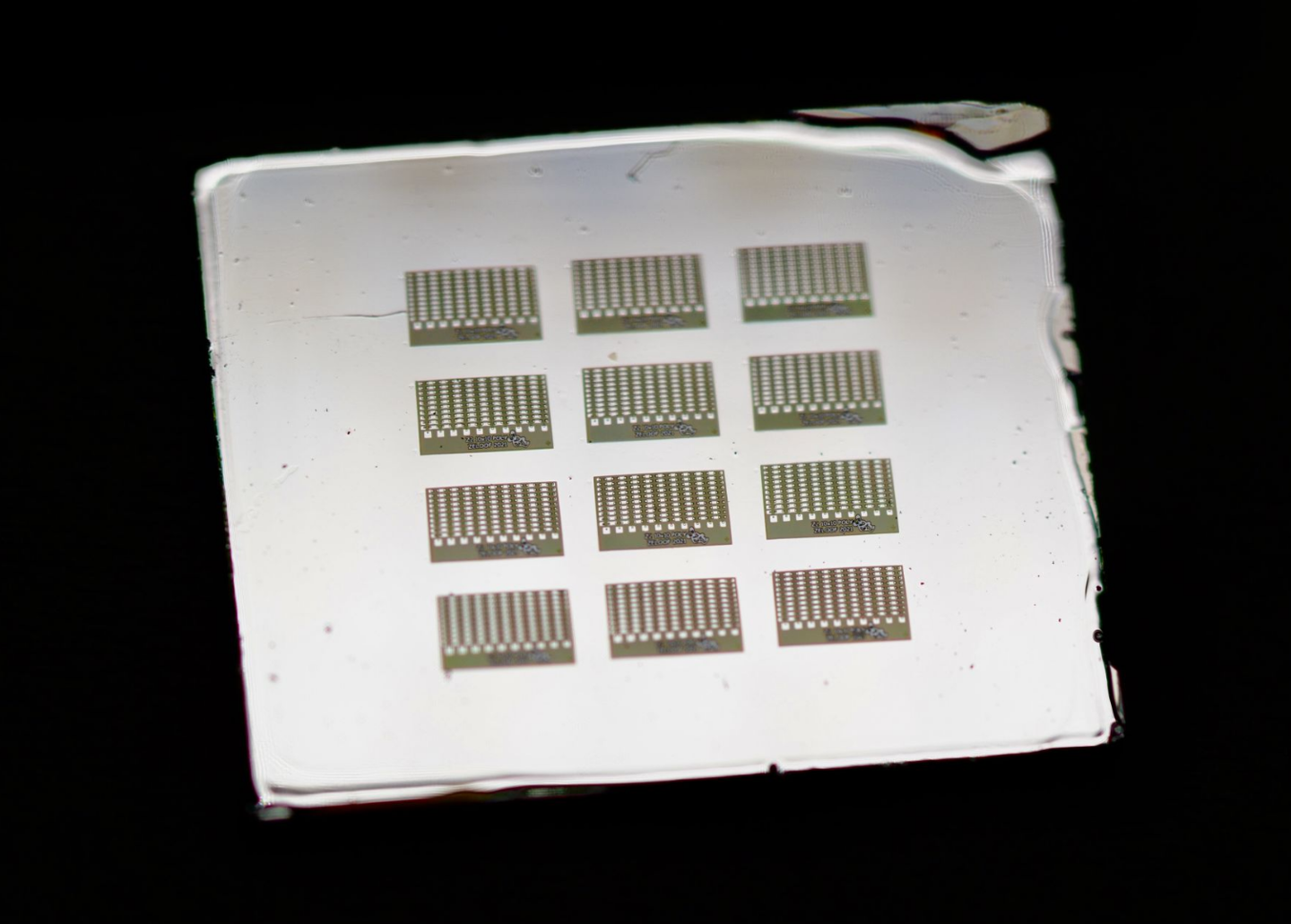

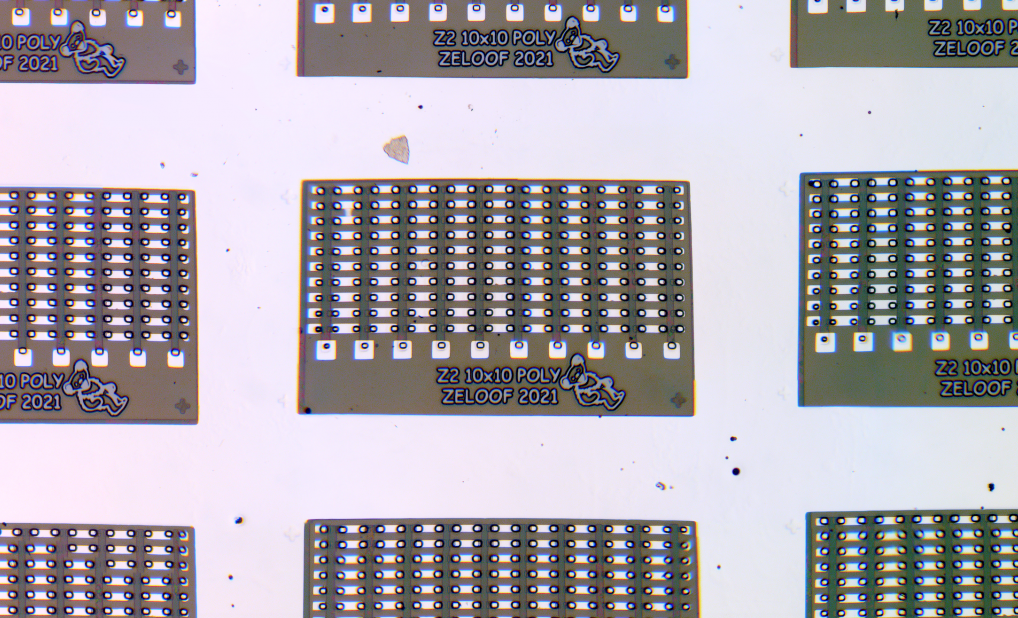

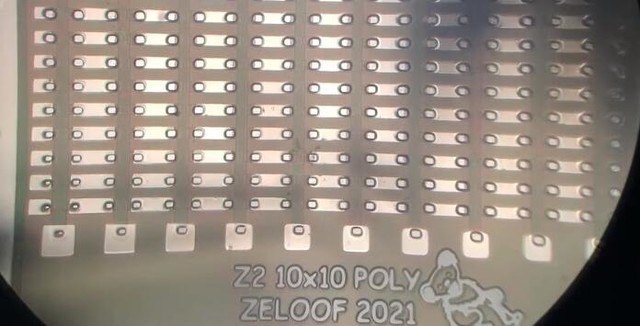

　　芯片設計由一個簡單的 10x10 晶體管陣列組成，Zeloof 在 Photoshop 中進行布局。和以前一樣，整個過程在他的"車庫工廠"進行，使用不純的化學品，自制的設備，沒有無塵室。

　　Z2 比 Z1 有了飛躍性的進步。改用多晶硅柵極工藝大大降低了功耗，但由于沒有純凈的化學品和沒有潔凈室，產量很低。Zeloof 說：“我已經做了 15 個芯片(1500 個晶體管)，并知道至少有一個完全功能的芯片和至少兩個"大部分功能"，這意味著良率低于 80%，而不是 100%"。
